SLA工藝3D打印機光固化成形系統是怎樣

責任編輯：悟空打印坊發布時間：2019-09-09

分享到：

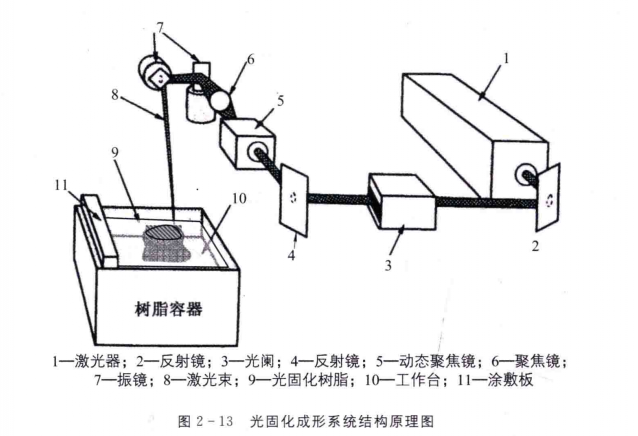

光固化成形系統的硬件部分主要由激光器、光路系統（圖2 -13中的構件1～6）、掃描照射系統（圖2-13中的構件7）和分層疊加固化成形系統（圖2 -13中的構件9～10）幾部分組成。

3D打印

光路及掃描照射系統可以有多種形式，光源主要采用波長為325～355 nm的紫外光。設備有紫外燈、He - CO激光器、亞離子激光器、YAG激光器和YV04激光器等，目前常用的有He - CO激光器和YV04激光器。輻照方式主要有X、Y掃描儀和振鏡掃描兩種，目前最常用的是振鏡掃描系統。

激光束從激光器發出，通常光束的直徑為1～3 mm。激光束經過反射鏡折射并穿過光闌到達反射鏡，再折射進入動態聚焦鏡。激光束經過動態聚焦系統的擴束鏡擴束準直，然后經過凸透鏡聚焦。聚焦后的激光束投射到第一片振鏡，稱X軸振鏡，再從X軸振鏡再折射到y(tǒng)軸振鏡，最后，激光束投射到液態光固化樹脂表面。

計算機程序控制X軸和y軸振鏡偏擺，使投射到樹脂表面的激光光斑能夠沿X-Y軸平面作掃描移動，將三維模型的斷面形狀掃描到光固化樹脂上使之發生固化；然后計算機程序控制托著成形件的工作臺下降一個設定的高度，使液態樹脂能漫過已固化的樹脂；再控制涂敷板沿平面移動，使已固化的樹脂表面涂上一層薄薄的液態樹脂；計算機再控制激光束進行下一個斷層的掃描，依此重復進行直到整個模型成形完成。

以上就是為大家介紹的有關SLS工藝3D打印機光固化成形系統是怎樣的分析，希望可以給大家提供參考。
